RVS wandspanner - M8275 / RVS oog terminal

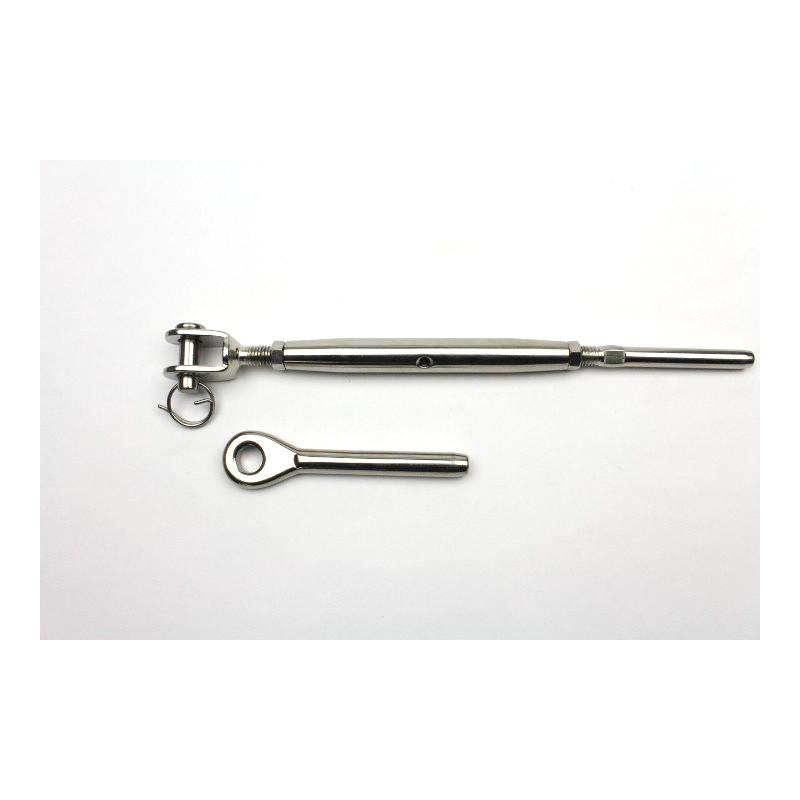

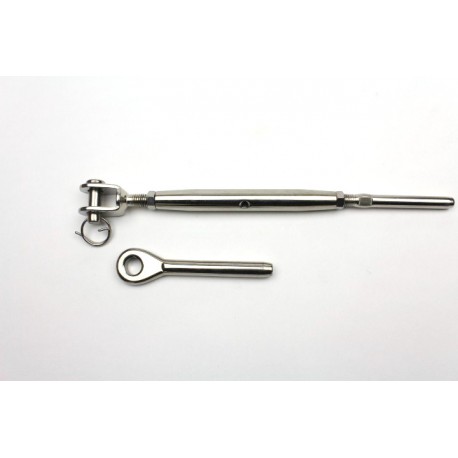

We hebben voor u een set samengesteld (zie foto).

Vul de gewenste lengte in Millimeters in, kies een draaddikte (Diameter) en vul vervolgens het aantal in.

Zie onderstaande voor meer informatie.

Meer details

€ 34,44

€ 28,46 excl. btw
mm
1000 - 14000

Meer informatie

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.

Samenstelling.

We hebben voor u deze set samengesteld, bestaande uit een Wandspanner met een Oog terminal. Zowel de Wandspanner als de Oog terminal zijn vervaardigd uit RVS 316. De staaldraad is gevlochten uit 7x19 draden en dus erg soepel, ook deze staaldraad is vervaardigd uit RVS 316. Maak een keuze uit de staalkabel (Diameter).

Lengte bepalen.

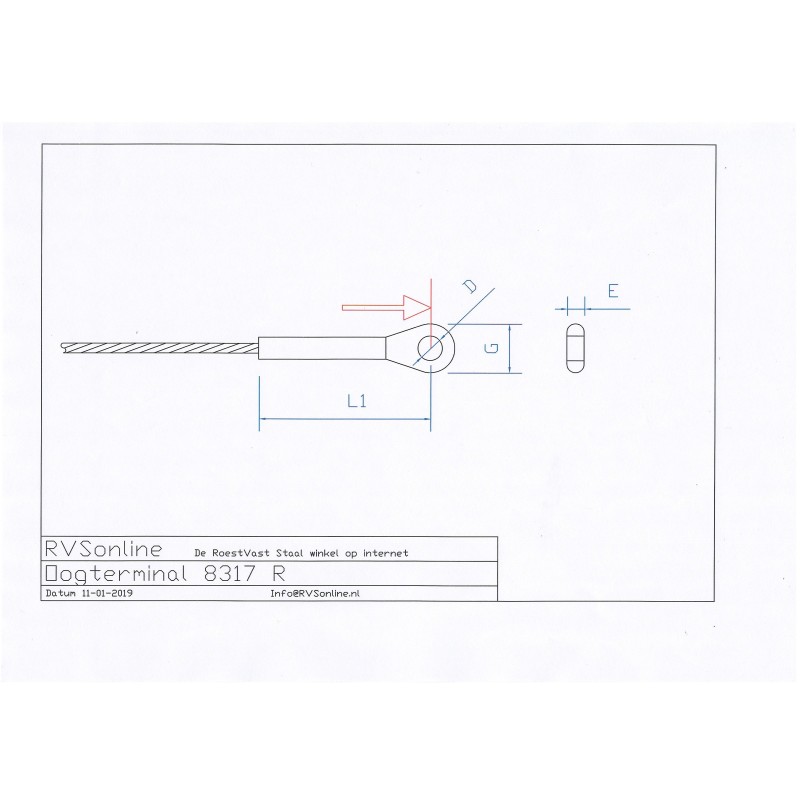

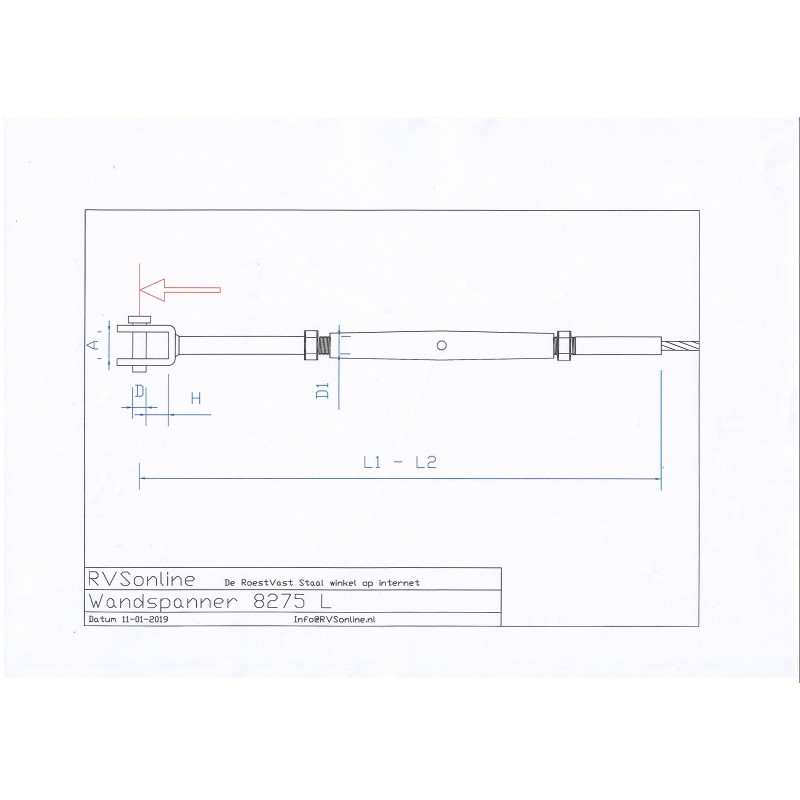

Bepaal voor uw zelf de gewenste lengte in Millimeters, ga hierbij uit van de rode pijl op de bovenstaande tekeningen. Deze tekeningen kunt u ook downloaden en uitprinten, onder aan deze pagina (Download). Wij gaan uw set samenstellen / persen tot een geheel in de door u opgegeven lengte en aantal.

  • Minimaal op te geven lengte is 1000 mm (1 meter).
  • Maximaal op te geven lengte is 14000 (14 meter).
  • Andere lengtes in overleg.
  • Tolerantie: +/- 5 mm.

Prijs opbouw.

De prijs (inclusief btw) is een optelsom van de Wandspanner, Oog terminal en de door u ingevulde lengte van de staalkabel. Daarbij opgeteld het op lengte maken van de gehele samenstelling en het persen van de twee componenten aan de staalkabel tot een geheel. Natuurlijk doen we ook nog een nacontrole van de gehele samenstelling.

Zie hieronder in het overzicht de details van de componenten:

Wandspanner 8275ADD1HL1L2SL
Kabeldikte Ø2 mm6,5 mmØ 5 mmM510 mm155 mm215 mm60 mm
Kabeldikte Ø3 mm7,5 mmØ 6 mmM610 mm175 mm245 mm70 mm
Kabeldikte Ø4 mm11,0 mmØ 8 mmM811 mm200 mm275 mm75 mm
Kabeldikte Ø5 mm12,0 mmØ 9 mmM1014 mm230 mm320 mm90 mm
Kabeldikte Ø6 mm14,0 mmØ 12 mmM1220 mm285 mm400 mm115 mm

Opmerking: L2 min L1 = SL (Spanlengte). Bij het bepalen van de lengte gaan wij uit L2.

Oog terminal 8317DEL1
Kabeldikte Ø2 mm5,4 mm3 mm50 mm
Kabeldikte Ø3 mm6,5 mm4 mm55 mm
Kabeldikte Ø4 mm8,5 mm6 mm65 mm
Kabeldikte Ø5 mm10,0 mm7 mm80 mm
Kabeldikte Ø6 mm12,5 mm8 mm94 mm

Staalkabel 7x19Max belastingGewicht (kg/m)KwaliteitOpmerking
Kabeldikte Ø2 mm233 kilo0,0153167x7
Kabeldikte Ø3 mm469 kilo0,0353167x9
Kabeldikte Ø4 mm834 kilo0,0613167x9
Kabeldikte Ø5 mm1300 kilo0,0963167x9
Kabeldikte Ø6 mm1880 kilo0,1383167x9

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.
