RVS draad terminal / RVS lenskop terminal

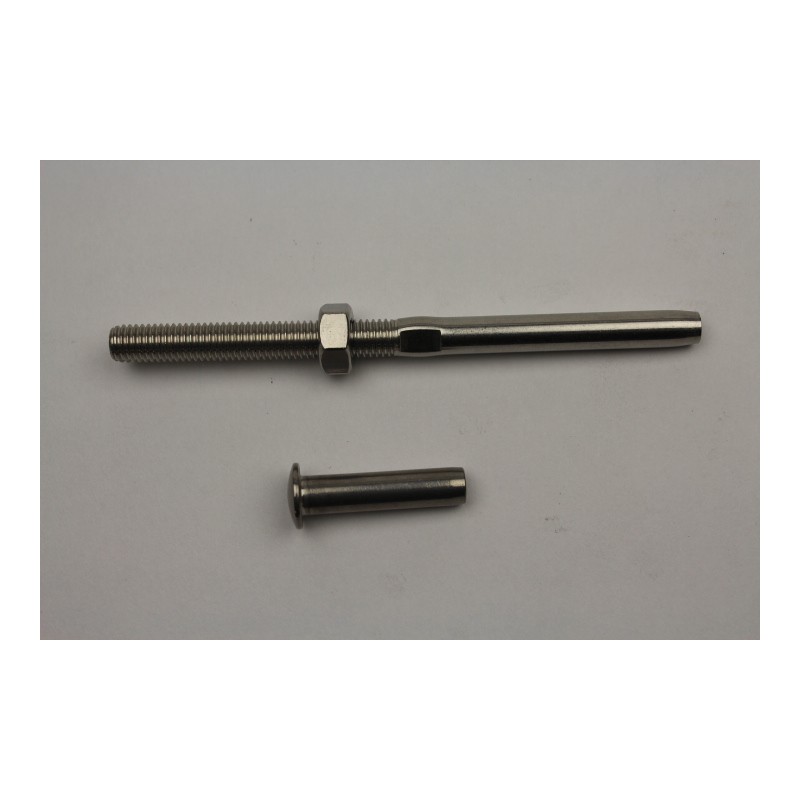

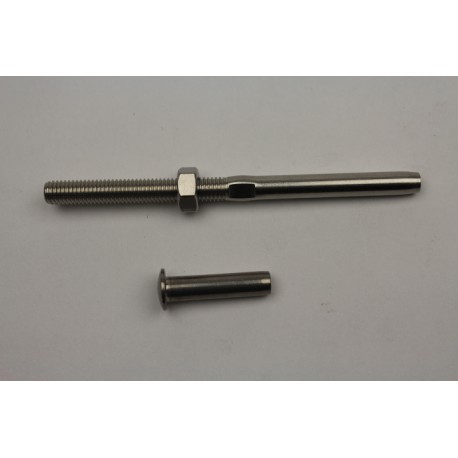

We hebben voor u een set samengesteld (zie foto).

Vul de gewenste lengte in Millimeters in, kies een draaddikte (Diameter) en vul vervolgens het aantal in.

Zie onderstaande voor meer informatie.

Meer details

€ 28,34

€ 23,42 excl. btw
mm
1000 - 14000

Meer informatie

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.

Samenstelling.

We hebben voor u deze set samengesteld, bestaande uit een Draad terminal met een Lenskop. Zowel de Draad terminal als de Lenskop zijn vervaardigd uit RVS 316. De staaldraad is gevlochten uit 7x19 draden en dus erg soepel, ook deze staaldraad is vervaardigd uit RVS 316. Maak een keuze uit de staalkabel (Diameter).

Lengte bepalen.

Bepaal voor uw zelf de gewenste lengte in Millimeters, ga hierbij uit van de rode pijl op de bovenstaande tekeningen. Deze tekeningen kunt u ook downloaden en uitprinten, onder aan deze pagina (Download). Wij gaan uw set samenstellen / persen tot een geheel in de door u opgegeven lengte en aantal.

  • Minimaal op te geven lengte is 1000 mm (1 meter).
  • Maximaal op te geven lengte is 14000 (14 meter).
  • Andere lengtes in overleg.
  • Tolerantie: +/- 5 mm.

Prijs opbouw.

De prijs (inclusief btw) is een optelsom van de Draad terminal, Lenskop en de door u ingevulde lengte van de staalkabel. Daarbij opgeteld het op lengte maken van de gehele samenstelling en het persen van de twee componenten aan de staalkabel tot een geheel. Natuurlijk doen we ook nog een nacontrole van de gehele samenstelling.

Zie hieronder in het overzicht de details van de componenten:

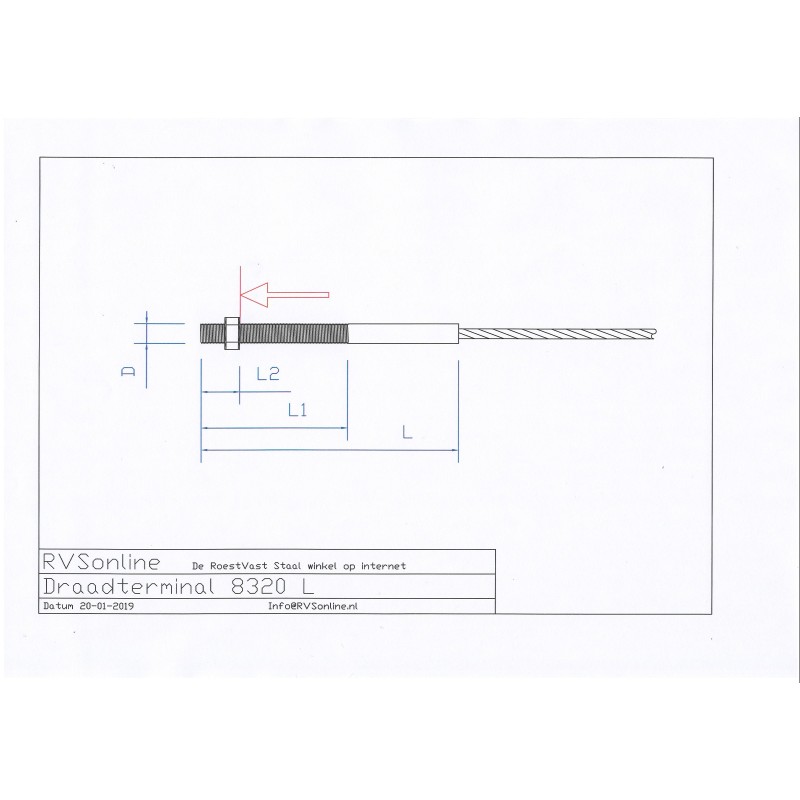

Draad terminal 8320 DLL1L2SL
Kabeldikte Ø2 mmM473 mm38 mm10 mm28 mm
Kabeldikte Ø3 mmM6100 mm48 mm10 mm38 mm
Kabeldikte Ø4 mmM8117 mm57 mm10 mm47 mm
Kabeldikte Ø5 mmM10130 mm63 mm10 mm53 mm
Kabeldikte Ø6 mmM12162 mm80 mm10 mm70 mm

Opmerking: L1 min L2 = SL (spanlengte). Bij het bepalen van de lengte gaan wij uit van SL.

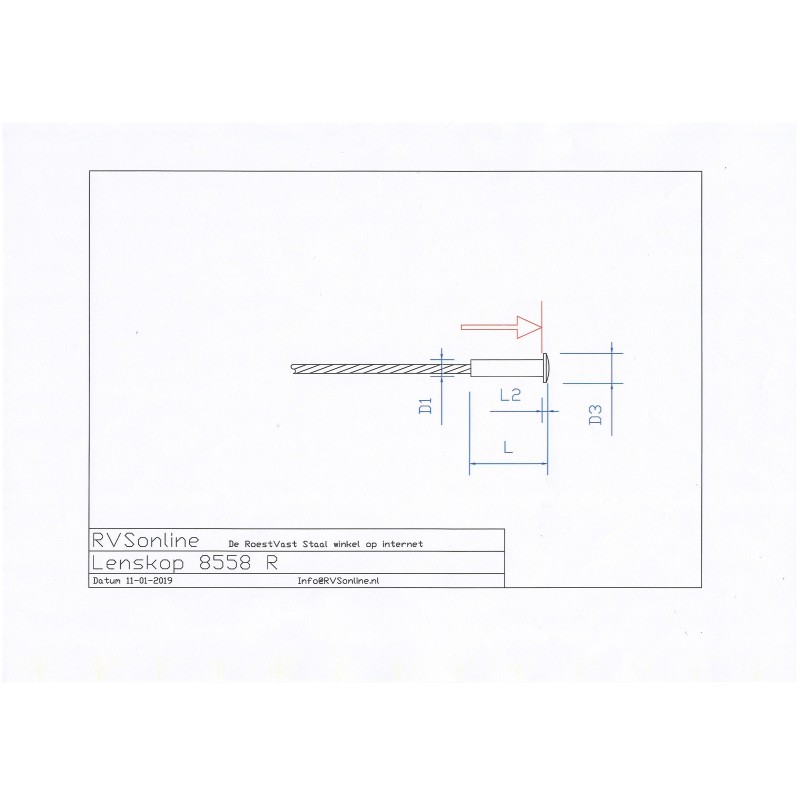

Lenskop 8558D1D3LL2
Kabeldikte Ø2 mm5,5 mmØ 9 mm25 mm2 mm
Kabeldikte Ø3 mm5,5 mmØ 9 mm25 mm2 mm
Kabeldikte Ø4 mm6,5 mmØ 11 mm30 mm2 mm
Kabeldikte Ø5 mm7,5 mmØ 13 mm35 mm2,5 mm
Kabeldikte Ø6 mm9 mmØ 16 mm40 mm3 mm

Staalkabel 7x19Max belastingGewicht (kg/m)KwaliteitOpmerking
Kabeldikte Ø2 mm233 kilo0,0153167x7
Kabeldikte Ø3 mm469 kilo0,0353167x9
Kabeldikte Ø4 mm834 kilo0,0613167x9
Kabeldikte Ø5 mm1300 kilo0,0963167x9
Kabeldikte Ø6 mm1880 kilo0,1383167x9

Enkel en alleen voor architectonische, decoratieve en of tuin toepassing. Niet bestemd voor veiligheid toepassing.
